El diseño de una Placa de Circuito Impreso (PCB) es una etapa crucial en el desarrollo de cualquier dispositivo electrónico. Una PCB bien diseñada garantiza un rendimiento óptimo, confiabilidad y eficiencia en la producción. Para lograr un diseño PCB perfecto, es necesario seguir una serie de pasos que abordan aspectos clave desde la planificación hasta la fabricación. Aquí te presentamos 8 pasos fundamentales para alcanzar la perfección en el diseño de PCB.
1. Definición de Requerimientos y Especificaciones
Antes de comenzar con el diseño de la PCB, es fundamental definir claramente los requisitos y especificaciones del proyecto. Esto incluye determinar las funcionalidades del dispositivo, los componentes necesarios, el tamaño y las restricciones de espacio, así como los estándares de rendimiento y seguridad que deben cumplirse. Una comprensión completa de los requisitos garantiza que el diseño satisfaga las necesidades del cliente y del producto final.

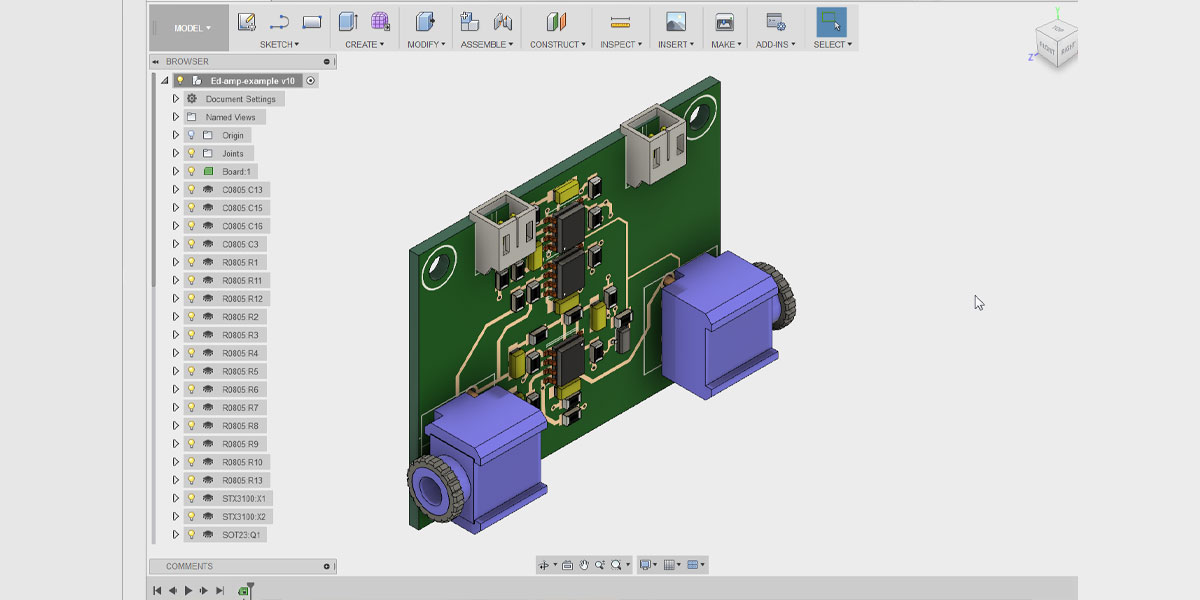

2. Selección de Herramientas de Diseño PCB
La elección de las herramientas de diseño PCB adecuadas es crucial para el éxito del proyecto. Existen una variedad de software de diseño PCB en el mercado, cada uno con sus propias características y capacidades. Es importante seleccionar una herramienta que se adapte a las necesidades específicas del proyecto, ofreciendo funcionalidades como diseño esquemático, enrutamiento de pistas, simulación y verificación de diseño.
3. Diseño Esquemático y Captura de Esquemas
El siguiente paso es realizar el diseño esquemático del circuito, identificando los componentes necesarios y estableciendo las conexiones eléctricas entre ellos. La captura de esquemas permite visualizar la estructura del circuito y planificar el diseño de la PCB de manera organizada y eficiente. Utilizar símbolos estándar y etiquetar adecuadamente los componentes facilita la comprensión del diseño por parte de otros colaboradores y simplifica el proceso de fabricación.

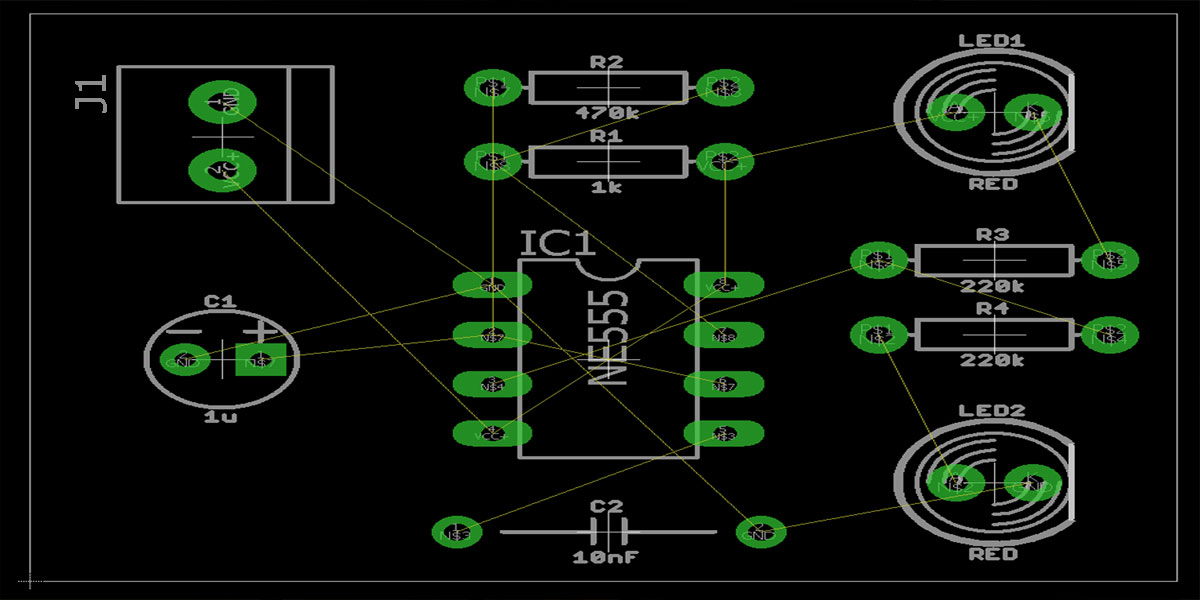

4. Enrutamiento de Pistas y Diseño de Capas
El enrutamiento de pistas es una fase crítica en el diseño de PCB, donde se establecen las conexiones eléctricas entre los componentes mediante pistas conductoras. Es importante optimizar el diseño de las pistas para minimizar la interferencia electromagnética, reducir la resistencia y garantizar una transmisión de señal eficiente. Además, el diseño de múltiples capas en la PCB permite distribuir las conexiones de manera más ordenada y reducir la interferencia entre componentes, mejorando así la integridad de la señal y la capacidad de disipación de calor.
5. Consideraciones de Gestión Térmica
La gestión térmica adecuada es esencial para garantizar un funcionamiento confiable y duradero de la PCB. Incorporar disipadores de calor, vías térmicas y planos de cobre en el diseño ayuda a disipar el calor de manera eficiente y mantener una temperatura óptima en los componentes críticos. Esto no solo previene el sobrecalentamiento, sino que también prolonga la vida útil de la PCB y sus componentes.
6. Verificación de Diseño y Simulación
Antes de pasar a la etapa de fabricación, es crucial realizar una verificación exhaustiva del diseño y simular su funcionamiento. Esto permite identificar y corregir posibles errores o problemas de diseño antes de que se conviertan en costosos errores de producción. Algunas de las herramientas de simulación que ayudan a evaluar el rendimiento eléctrico, térmico y mecánico de los diseños PCB para asegurar integridad y confiabilidad son:
- Simuladores de Circuitos Eléctricos: Estas herramientas, como SPICE (Simulation Program with Integrated Circuit Emphasis), permiten simular el comportamiento eléctrico de los circuitos en el PCB, ayudando a identificar problemas de señal, ruido, impedancia y otros aspectos eléctricos.
- Software de Análisis de Integridad de Señal: Estas herramientas, como HyperLynx Signal Integrity, se centran en la evaluación de la integridad de la señal, ayudando a prevenir problemas como reflexiones, diafonía y jitter que pueden afectar la calidad de la señal y la funcionalidad del circuito.
- Simuladores Térmicos: Herramientas como FloTHERM permiten simular la distribución de temperatura en el PCB, ayudando a identificar puntos calientes, gestionar la disipación de calor y garantizar que los componentes funcionen dentro de sus límites térmicos seguros.
- Software de Análisis de Estrés Mecánico: Herramientas como ANSYS Mechanical ayudan a simular el comportamiento mecánico del PCB y sus componentes, evaluando factores como la deformación, el estrés y la vibración para garantizar la integridad estructural y evitar fallos prematuros.
- Simuladores Electromagnéticos: Estas herramientas, como CST Studio Suite o HFSS (High-Frequency Structural Simulator), permiten simular el comportamiento electromagnético en el PCB, ayudando a prever la interferencia electromagnética y optimizar el diseño para reducir la susceptibilidad a interferencias externas.
7. Prototipado y Pruebas
Una vez finalizado el diseño, se procede al prototipado y las pruebas preliminares. Construir un prototipo de la PCB permite validar su funcionalidad y rendimiento en condiciones reales de operación. Además, realizar pruebas de continuidad, cortocircuitos y resistencia ayuda a identificar posibles fallas y realizar ajustes finos en el diseño antes de la producción en masa.
8. Fabricación y Optimización
Finalmente, se lleva a cabo la fabricación de la PCB en base al diseño validado. Durante este proceso, es importante colaborar estrechamente con el fabricante para garantizar la calidad y precisión del producto final. Además, se pueden realizar optimizaciones adicionales en el diseño para mejorar la eficiencia, reducir costos o cumplir con requisitos específicos del cliente.
En resumen, seguir estos 8 pasos para un diseño PCB perfecto garantiza un producto final de alta calidad, confiable y eficiente. Desde la definición de requisitos hasta la fabricación y optimización, cada etapa del proceso contribuye a la creación de una PCB que cumple con los más altos estándares de rendimiento y seguridad.
