El diseño de circuitos impresos (PCB) es una parte fundamental en el desarrollo de productos electrónicos. Sin embargo, incluso los ingenieros más experimentados pueden cometer errores que afectan negativamente el rendimiento y la fiabilidad del dispositivo final. En este artículo, exploraremos los 15 errores más comunes en el diseño PCB que debes evitar para garantizar el éxito de tu proyecto.
Falta de planificación adecuada:
- Uno de los errores más comunes es comenzar el diseño PCB sin una planificación adecuada. Es crucial definir claramente los requisitos del proyecto, incluidas las especificaciones del dispositivo, los límites de espacio y los estándares de rendimiento antes de comenzar el diseño.
Diseño de circuito ineficiente:
- Un diseño de circuito ineficiente puede llevar a problemas de rendimiento y consumo de energía. Es importante optimizar el diseño para minimizar la longitud de las pistas, reducir las interferencias electromagnéticas y garantizar una distribución adecuada de la energía.
No considerar la disipación de calor:
- Los componentes electrónicos generan calor durante su funcionamiento, y si no se disipa correctamente, puede provocar fallos prematuros. Es fundamental considerar la disipación de calor al colocar los componentes y diseñar el sistema de ventilación adecuado.
Errores en el enrutamiento de las pistas:
- El enrutamiento incorrecto de las pistas puede provocar cortocircuitos, interferencias y errores de funcionamiento. Es importante planificar el enrutamiento con cuidado y seguir las mejores prácticas de diseño PCB para evitar este problema.

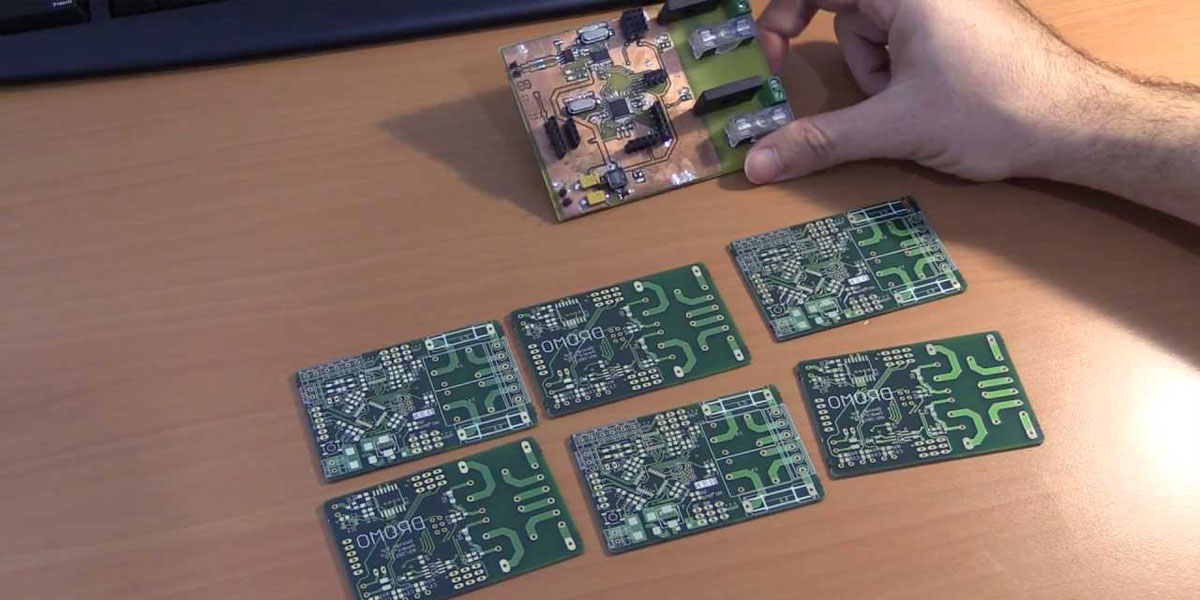

No realizar pruebas de prototipos:
- No realizar pruebas de prototipos antes de la producción en masa es otro error común en el diseño PCB. Las pruebas de prototipos son fundamentales para identificar y corregir errores antes de que lleguen al producto final.
No dejar espacio suficiente entre componentes:
- No dejar espacio suficiente entre componentes puede dificultar el ensamblaje y la reparación del PCB. Es importante dejar espacio adecuado entre componentes para facilitar el trabajo de soldadura y garantizar la accesibilidad.
Ignorar las consideraciones de compatibilidad electromagnética (EMC):
- Ignorar las consideraciones de EMC puede provocar interferencias electromagnéticas que afectan el funcionamiento de otros dispositivos electrónicos cercanos. Es esencial diseñar el PCB con medidas adecuadas de protección EMC, como el uso de filtros y la ubicación estratégica de componentes.
No tener en cuenta los estándares de fabricación:
- No tener en cuenta los estándares de fabricación puede resultar en problemas durante la producción en masa. Es importante diseñar el PCB de acuerdo con los estándares de la industria y consultar con el fabricante para asegurar la viabilidad del diseño.
Depender en exceso de componentes obsoletos:
- Depender en exceso de componentes obsoletos puede dificultar la disponibilidad de piezas y aumentar los costos de producción a largo plazo. Es recomendable utilizar componentes estándar y ampliamente disponibles para evitar este problema.
No actualizar el diseño:
- No actualizar el diseño PCB para incorporar mejoras y correcciones puede llevar a productos obsoletos y menos competitivos en el mercado. Es importante mantenerse al tanto de las últimas tendencias y tecnologías en el diseño PCB y realizar actualizaciones periódicas según sea necesario.
No considerar la vida útil del dispositivo:
- No tener en cuenta la vida útil del dispositivo puede resultar en fallos prematuros y clientes insatisfechos. Es importante que seleccione componentes de alta calidad y diseñar el PCB con una vida útil prolongada en mente, especialmente para dispositivos que se espera que funcionen durante largos períodos de tiempo.
Ignorar la seguridad del diseño:
- Ignorar la seguridad del diseño puede tener consecuencias graves, especialmente en dispositivos médicos, industriales o automotrices. Es esencial incorporar características de seguridad adecuadas en el diseño PCB, como protección contra sobretensiones, cortocircuitos y fallas de energía, para garantizar la seguridad del usuario final.
No tener en cuenta el entorno de operación:
- No tener en cuenta el entorno de operación puede llevar a problemas de rendimiento y durabilidad del dispositivo. Es importante considerar factores como la temperatura, la humedad, la vibración y la exposición a sustancias químicas al diseñar el PCB para garantizar un funcionamiento confiable en condiciones adversas.
Documentar erróneamente el diseño:
- No documentar adecuadamente el diseño del PCB puede dificultar la fabricación, el mantenimiento y las futuras modificaciones del dispositivo. Es fundamental que mantengas registros detallados de todas las decisiones de diseño, especificaciones técnicas y pruebas realizadas durante el proceso de desarrollo.
No seguir las normas de seguridad y regulaciones:
- No seguir las normas de seguridad y regulaciones aplicables puede resultar en multas, litigios y daños a la reputación de la empresa. Es importante asegurarse de que el diseño PCB cumpla con todas las normas y regulaciones relevantes, como las emitidas por la FCC, CE y UL, para garantizar la conformidad legal y la seguridad del producto.
En resumen, evitar estos 15 errores más comunes en el diseño PCB es fundamental para garantizar el éxito de tu proyecto electrónico. Con una planificación adecuada, atención al detalle y pruebas rigurosas, puedes crear PCBs de alta calidad que cumplan con tus requisitos de rendimiento y fiabilidad.
